熔敷金属扩散氢

检测方法对比与应用

焊接过程中，焊条药皮吸潮、焊剂受潮、母材表面油污水分，经电弧高温分解生成氢原子，大量溶进熔融焊缝金属。焊缝冷却后，过饱和氢原子以游离态滞留在金属晶格间隙，也就是扩散氢。它不会焊后立刻显现危害，却具备延迟发作特性。在构件残余应力、外部载荷共同作用下，极易诱发贯穿性冷裂纹，桥梁、船舶、核电、油气管道等关键承重结构一旦开裂，会引发重大安全事故。

国内外焊接规范对扩散氢检测有硬性要求：GB/T 3965、EN ISO 3690 等标准明确规定，高强钢焊接工艺评定、低氢焊材出厂质检、特种设备产品认证，都必须提供熔敷金属扩散氢检测数据，缺少有效检测记录无法通过体系审核。

01扩散氢的危害

焊缝内的扩散氢会诱发延迟冷裂纹，裂纹具备滞后发作特性，压力容器、管线等关键构件服役中易突发开裂，同时生成内部气孔，破坏焊缝致密性，大幅降低接头强度与抗腐蚀能力。

扩散氢渗入金属晶格会引发氢脆，削弱材料塑性、韧性；氢催生的微裂纹还会加速疲劳扩展，缩短构件使用寿命，铸轧钢材内部更会形成白点缺陷，直接造成母材报废。

扩散氢超标会导致焊接工艺评定不通过、焊材质检不合格，产生打磨补焊、构件报废的高额返修成本；若带缺陷构件投入使用，还会带来安全事故与企业追责风险。

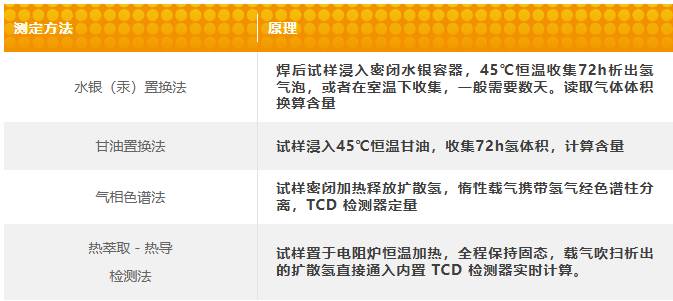

02扩散氢的分析有以下几种方法

以上方法中，水银置换法由于水银剧毒，危害人体与环境，测试周期长，效率极低；甘油置换法中，由于甘油黏度大，结果易偏低，误差严重，重复性差。气相色谱法设备及耗材投入成本高，单批次完整检测周期长，无法连续在线检测，每一批试样都要手动转移气体、手动进样，中间人工环节多。相比以上三种方法热萃取 - 热导检测法由于操作简单，数据稳定性好，成本可控，还可以批量化分析而得到广泛应用。

热萃取 - 热导检测法

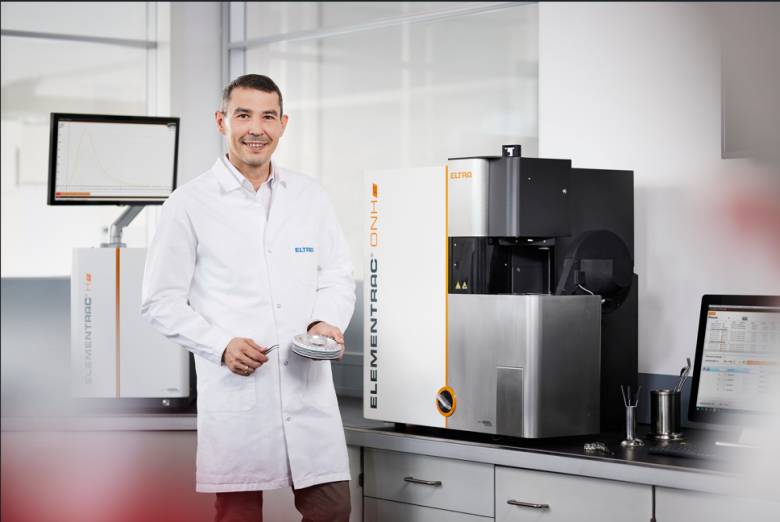

Eltra H-r 氢分析仪

分析扩散氢具有以下优势

1满足国内外标准要求——只测扩散氢

采用 1100℃电阻管式炉加热，炉温可调。样品全程保持固态，仅释放晶格内游离扩散氢，不会检出稳定氢化物中的结合氢，符合国内外标准要求；区别于熔融法总氢设备，针对性解决焊接行业测量扩散氢的需求。

2大容积炉腔——适配整块标准试样，减少制样误差

仪器配备大尺寸石英加热炉（XXL 型号适配国标整块熔敷金属试块），无需切割破碎样品；规避锯切、打磨产热导致扩散氢提前逃逸的系统误差，检测数据更贴合焊缝真实氢含量；同时可兼容棒状标样、大重量母材试样，前处理步骤简化。

3操作简便——减少人员间误差，数据完整可追溯

区别于水银法、甘油法、离线气相色谱需要数十小时集气，该方法可以连续测试，单次测定为在线连续分析，单次分析时间在 3–15 分钟。可满足批量检测的时效需求。内置高灵敏度 TCD 热导检测器，自动积分，同步录入样品重量、测试时长、温度参数；检测结果可一键导出 PDF/CSV 格式，无缝对接 LIMS 实验室管理系统，完整留存原始数据，满足质量体系审核的溯源要求。

4检测精度与重复性优异——满足严苛行业标准

以下是使用 Eltra H-r 对钢铁样品进行的扩散氢分析数据，从图谱上可以看出，分析结果具有良好的稳定性和重复性。

综合对比四种扩散氢检测手段，水银（汞）置换法、甘油置换法和气相色谱法在检测效率、操作安全性或数据稳定性上均存在一定的局限性。基于热萃取 - 热导检测技术的 Eltra H-r 氢分析仪，在分析原理、试样兼容性、检测时效、数据追溯与测量重复性方面更贴合焊接行业的日常质控需求，能够为焊材来料检验、工艺评定、失效分析等工作提供稳定、合规的扩散氢检测数据支撑，帮助企业持续管控氢致裂纹风险，保障焊接构件服役可靠性。
