前言

随着泥沙研究向精细化与定量化发展，传统筛分与激光粒度分析方法在颗粒形态表征方面的局限逐渐显现。动态图像法作为一种新兴颗粒分析技术，能够同时获取粒径与形态信息，在泥沙领域具有重要应用价值。

本文以 Camsizer X2 动态图像粒度粒形分析仪为核心，探讨其在泥沙颗粒分析中的应用原理、技术优势及典型应用场景，为泥沙研究提供新的技术路径。泥沙颗粒的粒径组成与形态特征是影响河流输沙、沉积过程及工程泥沙问题的重要因素。传统方法如筛分法、沉降法虽应用广泛，但存在如下不足：无法准确描述颗粒形态（如球形度、长径比）对宽粒径范围适应性有限分析效率较低，动态图像法通过高速成像与图像识别技术，实现对颗粒的多参数表征，为泥沙研究提供了更全面的数据支持。

泥沙的粒径粒形参数差异

本文基于 Camsizer X2 设备，探究两种泥沙的粒径粒形参数差异，建立基于形态特征的研究方法，以提升应用实际性。通过专利高速双镜头同步捕捉所测样品的颗粒图像，可获取精确的粒度分布和粒形分布特征。同时还能得到球形度、长径比，对称性，圆度等形貌参数。

以两类泥沙sample3，sample5样品为例，分别采用动态图像法（Camsizer X2 干法模式）对两类泥沙样品进行粒度和粒形分析：

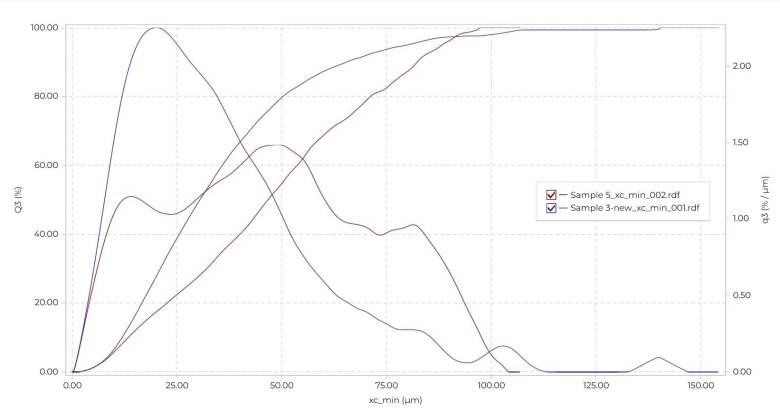

从粒径曲线分布中可以看出，sample3和sample5的粒径分布曲线区别非常明显，其中sample5的粒径分布较宽，sample3的粒径分布较窄但是sample3有大颗粒存在，这是粒径特征最直观的体现。

通过对比两类泥沙sample3，sample5样品粒形分布曲线可以完全区分出这两者之间的差异性。

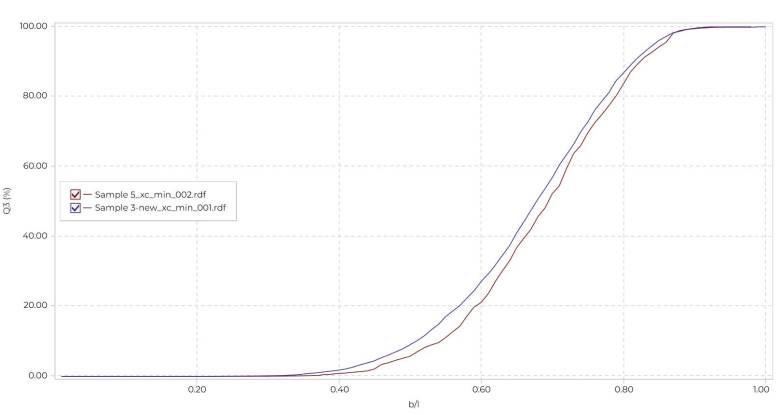

(1)长径比曲线分布

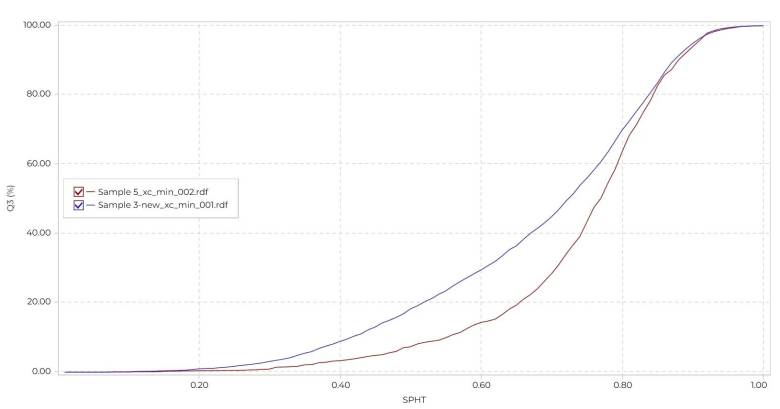

(2)球形度曲线分布

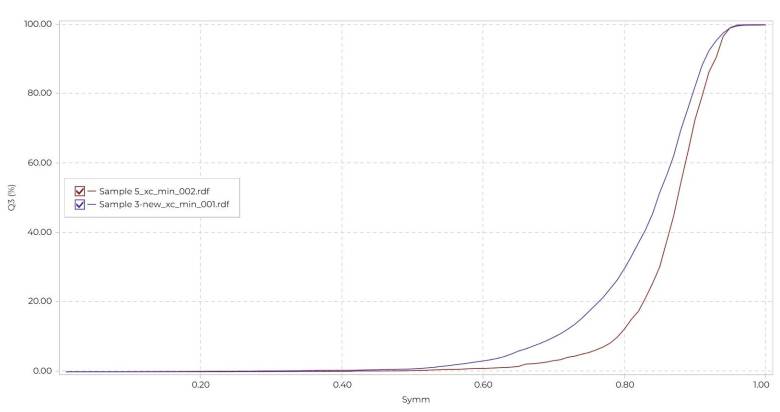

(3)对称性曲线分布

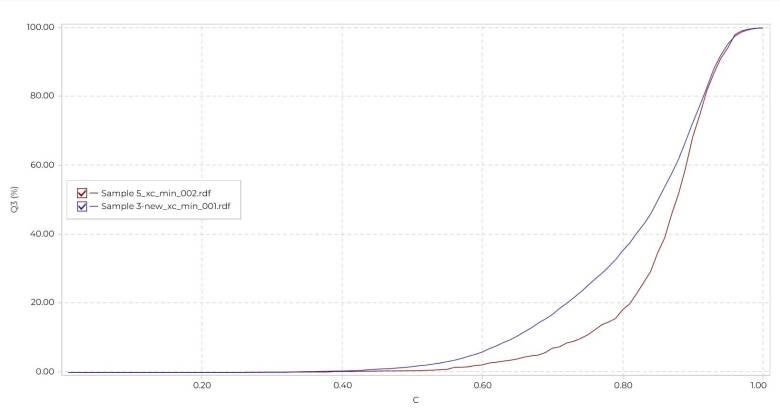

(4)圆度曲线分布

从整体样品粒形曲线分布来看，其中sample5样品无论是从球形度，圆度，对称性还是长径比的分布都是优于sample3。两者具有鲜明的特征。

两组泥沙样品的真实图像如下：

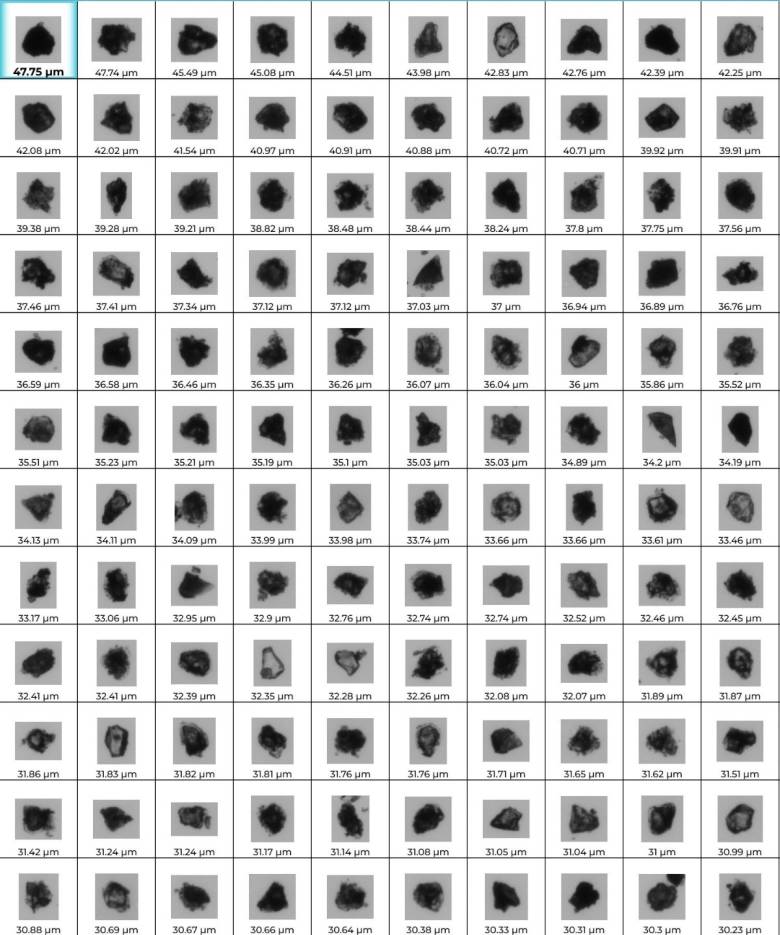

(1 ) sample3泥沙图像

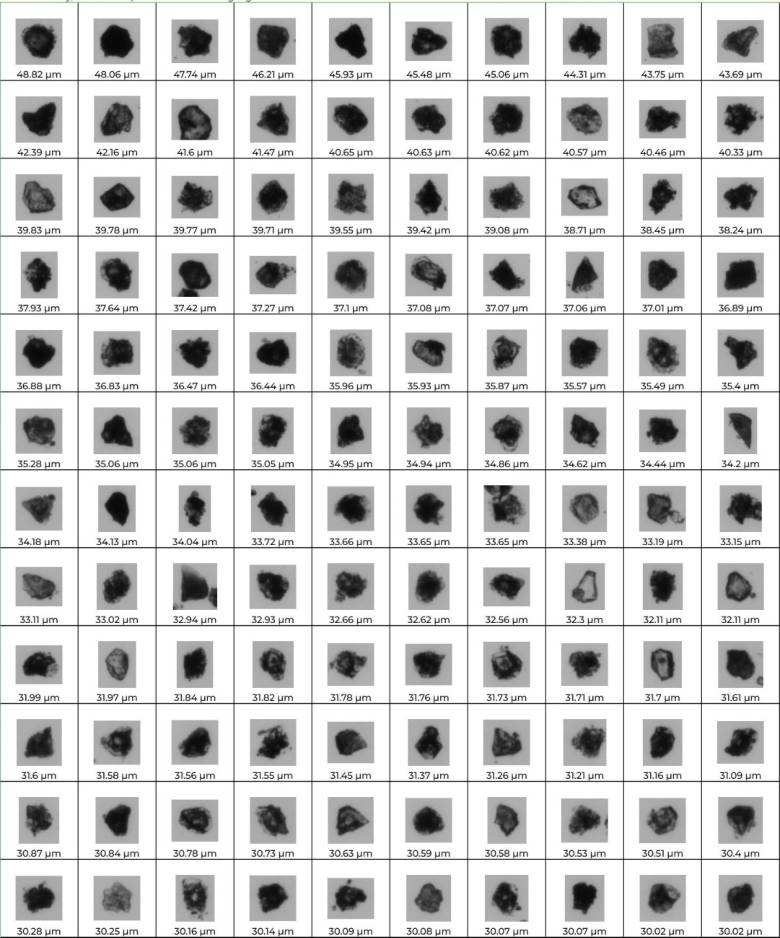

(2) sample5泥沙图像

结论

通过 Camsizer X2 动态图像干法分散技术，泥沙样品的粒径粒形参数可有效区分不同粒径间的差异：

◆通过粒径分布跨度直观体现了两类泥沙的粒度区别，反馈出针对粒径表征展现出强大的能力。

◆通过粒形特征可以针对泥沙之间的形貌区别作出表征。

◆可用于泥沙生态学和泥沙领域研究，提供强大技术支持。

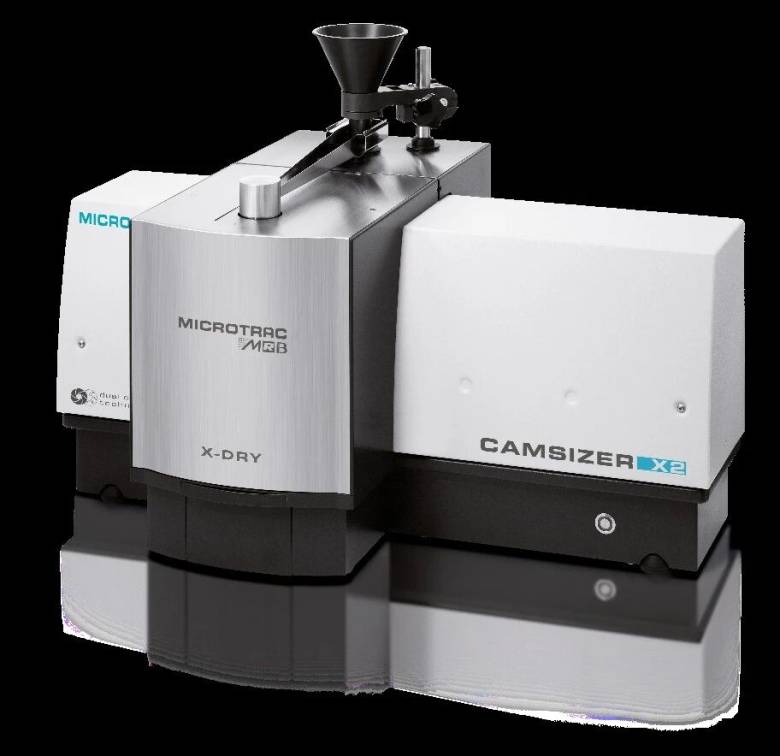

Microtrac MRB(麦奇克莱驰）为动态图像分析法建立了标准。由于独特的双镜头技术，允许以最高的精度和重现性进行快速分析，并且粒度测量范围极广。
