科研台式快速烧结解决方案

——日本SINTER-LAND LABOX-350（3T-5000A）小型SPS放电等离子烧结炉应用指南

【方案概述】先进陶瓷、难熔金属、纳米晶材料等新型粉体材料的研发，传统热压烧结存在温度高、周期长、晶粒粗化等瓶颈。日本SINTER-LAND（NJS）LABOX-350型小型SPS放电等离子烧结炉，配置5000A脉冲直流电源与30kN（3T）AC伺服精密加压系统，最高温度2500℃，利用脉冲大电流在粉体颗粒间产生放电等离子、焦耳热与电场扩散效应，实现低温、快速、致密化烧结。台式紧凑设计适配高校、科研院所实验室小试样研发，是超高温陶瓷、功能材料、复合材料快速烧结的理想设备。

【关键词】SINTER-LAND；LABOX-350；SPS放电等离子烧结；脉冲电流烧结；超高温陶瓷；快速烧结；科研台式设备；粉体致密化

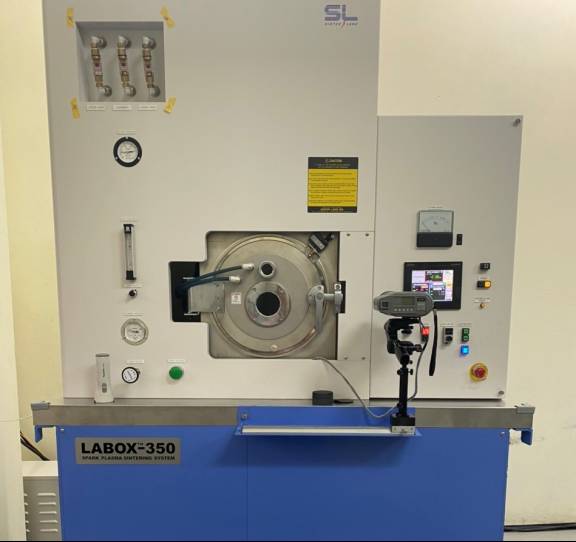

图1  日本SINTER-LAND LABOX-350小型SPS放电等离子烧结炉（整机外观）

一、行业痛点：新型粉体材料烧结的技术瓶颈

随着先进制造、新能源、航空航天等领域的快速发展，超高温陶瓷、难熔金属、纳米晶材料、功能梯度材料等新型粉体材料的研发需求日益增长。然而，传统烧结工艺在面对这些材料时面临诸多难以克服的技术瓶颈：

· 烧结温度过高：超高温陶瓷（ZrB₂、ZrC、TaC等）强共价键化合物极难烧结，传统热压需2000℃以上、数小时保温，能耗巨大；

· 晶粒严重粗化：长时间高温保温导致晶粒异常长大，严重损害材料力学性能，细晶/纳米晶结构难以保留；

· 烧结周期漫长：传统工艺从升温到保温再到冷却动辄数小时甚至十余小时，研发效率低，样品试制成本高；

· 设备体积庞大：工业级烧结炉占地大、基建要求高，不适合高校实验室小批量、多品种的研发场景；

· 材料体系受限：易氧化材料、非晶合金、梯度功能材料等对烧结气氛和升温速率敏感，传统工艺难以满足精准控制需求。

二、方案概述：LABOX-350小型SPS烧结系统

日本SINTER-LAND（株式会社シンターランド，原NJS新日本科学）是全球SPS放电等离子烧结技术的先驱厂商，LABOX系列是其第五代SPS技术的代表产品。LABOX-350（规格3T-5000A）定位为科研台式小型SPS烧结系统，专为高校、科研院所和企业研发实验室的小试样快速烧结而设计。

整套系统由烧结主机（含真空腔体、加压机构、电极）、5000A脉冲直流电源、真空排气系统、水冷系统和操作控制盘组成，一体化台式布局，占地面积小，安装无需复杂基建，可直接放置于理化实验室内。

方案核心优势

· 5000A大脉冲电流：逆变式直流脉冲发生器，PWM脉宽调制控制，低能耗高能量利用率，保障超高温快速烧结的功率需求；

· 30kN伺服精密加压：AC伺服电机驱动纵向单轴加压，压力精准可控，支持分段加压、保压工艺，低噪音运行；

· 2500℃超高温能力：最高使用温度2500℃（常用2200℃），覆盖绝大多数陶瓷、金属和复合材料烧结需求；

· 极速升温速率：升温速率可达100~1000℃/min，远超传统热压的5~20℃/min，有效抑制晶粒粗化；

· 真空/气氛兼容：真空腔体极限真空度≤6Pa，支持真空、氩气等惰性气氛烧结，防止样品氧化；

· 台式紧凑设计：整机体积小、重量轻，适配实验室台面安装，区别于工业大型SPS炉；

· 数字化操作控制：集成升温、压力、电流、位移多参数实时监控与工艺曲线记录，自动保存试验数据。

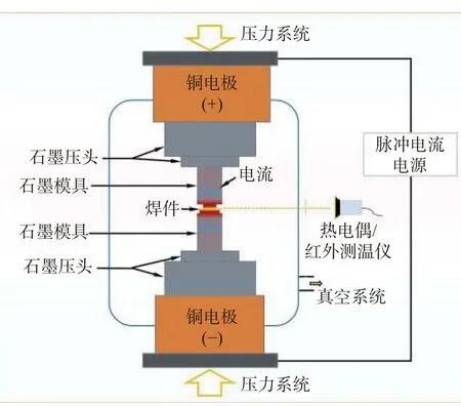

图2  SPS放电等离子烧结原理示意图（脉冲电流+压力协同作用）

三、核心技术详解

3.1 SPS放电等离子烧结原理

SPS（Spark Plasma Sintering，放电等离子烧结）是一种将脉冲大电流直接通入石墨模具和粉末样品的新型快速烧结技术。与传统热压依靠发热体辐射加热不同，SPS利用电流通过模具和样品产生的焦耳热实现内部加热，同时在粉体颗粒间引发放电等离子体、电场活化等多重效应。

烧结过程中，粉末颗粒间的脉冲放电产生瞬时高温等离子体，净化颗粒表面、活化界面；脉冲电场加速原子扩散（电迁移效应）；轴向压力与焦耳热、电场协同作用，促进颗粒塑性变形和颈部快速生长。多重效应协同使SPS具备烧结温度低（比传统低100~300℃）、保温时间短（数分钟至数十分钟）、致密度高、晶粒细小等突出优势。

3.2 5000A脉冲直流电源系统

LABOX-350配置5000A大容量脉冲直流电源，采用最新逆变式直流脉冲发生器和PWM脉宽调制控制系统，具有低能耗、高能量利用率的特点。脉冲控制为ON/OFF直流脉冲模式，脉冲宽度可任意设定（ON/1~999msec，OFF/1~99msec），支持多段升温程序编程。

5000A大电流是实现超高温快速烧结的核心保障。对于ZrC、TaC、ZrB₂等致密化温度在1800~2100℃的超高温陶瓷，高电流密度确保在高温下仍具备充足加热功率和升温速率；同时大脉冲电流产生的强电场效应对促进共价键陶瓷原子扩散、降低烧结激活能尤为关键。

3.3 AC伺服精密加压系统

加压系统采用快速响应的AC伺服电机驱动纵向单轴加压，最大加压压力30kN（约3吨/3.06tonf），压力控制精度高，可设置分段加压、保压等复杂工艺曲线。Z轴加压行程80mm，开放高度200mm，样品台尺寸φ90mm，推荐试样尺寸φ10~φ30mm（依材料、烧结条件和电源容量而定）。

30kN精密加压解决了超高温陶瓷致密化过程中颗粒间物质传输的驱动力问题。较高的压力有助于激活位错运动和晶界滑移等致密化机制，以ZrC为例，SPS在60~200MPa压力下可获得超过96%的相对密度。30kN配合φ90mm样品台，能够提供数十至数百兆帕的烧结压力，满足各类材料体系的致密化需求。

3.4 真空腔体与气氛控制系统

真空腔体采用圆筒竖置前扉型结构，真空排气机构由旋转泵组成，极限真空度可达6Pa（15分钟以内），配备皮拉尼真空计和布尔登管联成计实时监测。腔体支持真空烧结和惰性气体（氩气等）保护气氛烧结，有效防止易氧化材料在高温下氧化变质。

电极杆采用内部水冷式设计，电极尖端配有保护盖，确保长时间高温运行下电极系统的稳定性和使用寿命。水冷系统与真空系统、电源系统联动，保障设备安全连续运行。

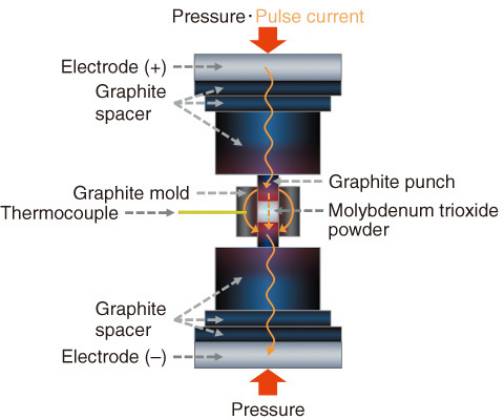

图3  SPS烧结装置结构示意图（电极-石墨模具-粉体-真空腔-控制系统）

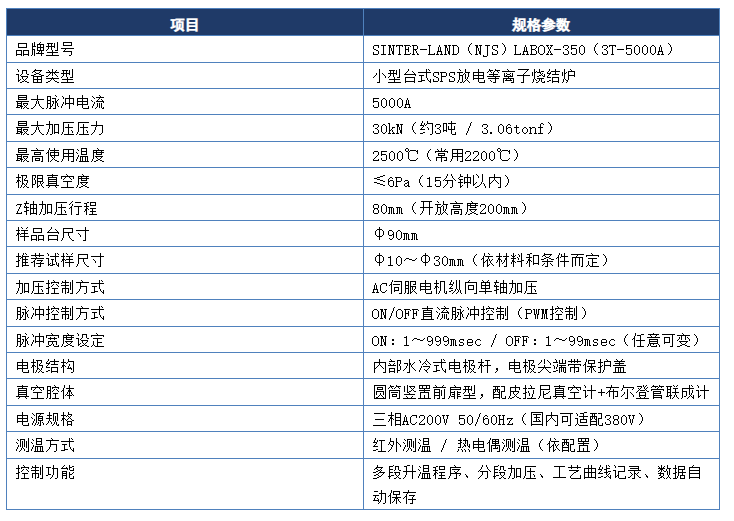

四、技术规格参数

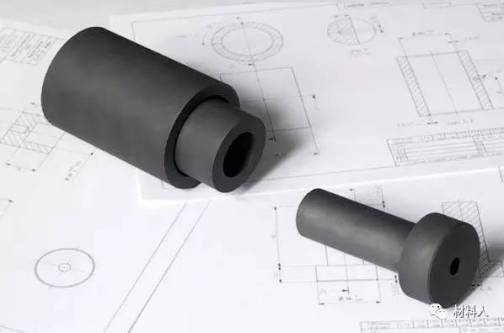

图4  SPS烧结用石墨模具与冲头（耗材）

五、典型应用场景

5.1 超高温陶瓷烧结

ZrB₂、ZrC、TaC、HfC等超高温陶瓷（UHTC）因熔点超过2000℃，传统热压需2000℃以上数小时保温。LABOX-350的5000A大电流和2500℃高温能力，可在1800~2100℃范围内、10min保温条件下实现致密化。以ZrC为例，商业粉体在1800℃、10min、200MPa下可获得相对密度97.9%的烧结体；以ZrO₂和碳黑为原料反应烧结，在1900℃、10min下也能获得致密ZrC材料。与传统热压相比，SPS将烧结周期缩短1~2个数量级。

5.2 先进陶瓷与透明陶瓷

氧化铝、氮化铝、碳化硅、氮化硅等结构陶瓷，以及透明氧化铝（YAG）、透明尖晶石等光学陶瓷，对晶粒尺寸和致密度要求极高。SPS的快速升温和短时间保温可有效抑制晶粒长大，获得细晶甚至纳米晶结构，同时保持高致密度和优异的力学/光学性能。

5.3 难熔金属与高熵合金

W、Mo、Ta、Nb等难熔金属及其合金，以及W-Ta、W-Re等高温合金，传统烧结温度高、晶粒易粗化。SPS在1600~1900℃、30MPa、100℃/min升温速率下可获得高致密度烧结体，高电流低电压特点显著缩短烧结时间，在提高元素互扩散程度的同时有效抑制晶粒长大。高熵合金（HEA）的研发也广泛采用SPS快速固结合金化。

5.4 非晶与纳米晶材料

块体非晶合金（BMG）和纳米晶材料对烧结温度和时间极为敏感，传统工艺易导致晶化。SPS可在非晶合金过冷液相区利用大黏性流动和原子扩散特性，施加压力进行低温快速烧结，制备大尺寸和形状复杂的非晶块体。纳米晶粉末的SPS烧结也能有效保留纳米晶结构，获得优异的力学和功能性能。

5.5 功能材料与复合材料

永磁材料（NdFeB、SmCo）、热电材料（Bi₂Te₃、PbTe）、储能电极材料、MAX相陶瓷（Ti₃SiC₂等）、金属基复合材料、陶瓷基复合材料、梯度功能材料（FGM）等，均可利用SPS的多场耦合（电-力-热）特性实现快速致密化和功能结构一体化制备。SPS还可用于异种材料连接、陶瓷-金属钎焊等前沿研究。

5.6 高校科研与小试开发

LABOX-350的台式紧凑设计和3T/5000A规格，完美适配高校材料学院、科研院所和企业研发实验室的小试样制备需求。设备操作简便、工艺调试灵活，可快速验证不同烧结参数对材料微观组织和性能的影响，大幅缩短新材料研发周期，是前沿材料实验室标配的粉体致密化设备。

图5  SPS放电等离子烧结可制备的典型材料（梯度材料、纳米晶、透明陶瓷等）

六、操作流程与日常维护要点

6.1 标准操作流程

· 试样准备：粉体装入石墨模具，上下放置石墨冲头和石墨纸，确保导电和脱模；

· 装模定位：将模具组件放置于下电极中心，关闭真空腔门前确认无异物；

· 抽真空检漏：启动真空泵，抽至极限真空度≤6Pa，必要时进行氩气洗气；

· 工艺设定：在控制盘输入升温速率、目标温度、保温时间、加压曲线等参数；

· 烧结运行：启动程序，设备自动执行加压-通电升温-保温-断电冷却全过程；

· 取样检测：冷却至安全温度后破真空开门，取出样品脱模，进行后续检测分析。

6.2 日常维护要点

· 烧结前检查石墨模具、石墨纸完整性，避免通电短路和样品粘连；

· 真空烧结流程严格执行抽真空-检漏步骤，减少样品氧化；

· 控制升温速率，避免模具与试样温差过大产生裂纹；

· 长期使用定期清洁腔体挥发物沉积物，检查绝缘部件和电极接触面；

· 石墨模具、冲头、石墨纸属于易损耗材，根据烧结频次定期更换，保障导电与承压性能；

· 定期检查水冷系统流量和温度，确保电极和电源冷却正常；

· 真空泵油定期更换，保持真空系统抽气效率。

七、方案应用价值

· 突破难烧结材料瓶颈：5000A大电流+2500℃高温+30kN加压，实现超高温陶瓷、难熔金属等传统工艺难以烧结的材料快速致密化；

· 保留细晶纳米结构：100~1000℃/min极速升温+数分钟短保温，有效抑制晶粒粗化，获得细晶/纳米晶高致密度材料；

· 大幅缩短研发周期：烧结周期从传统数小时压缩至数十分钟，样品试制效率提升数倍，加速新材料配方筛选和工艺优化；

· 降低能耗与成本：脉冲电流直接内部加热，能量利用率高，台式设备无需复杂基建，运行和维护成本低；

· 多场耦合工艺灵活：电-力-热多场协同，支持多段升温、分段加压、真空/气氛切换，适配广泛材料体系和复杂工艺需求；

· 完整数据追溯：工艺曲线自动记录保存，温度、压力、电流、位移多参数实时监控，满足科研数据管理和论文发表要求；

· 实验室友好设计：台式紧凑体积、低噪音运行、操作界面友好，适合高校和研发实验室日常使用。

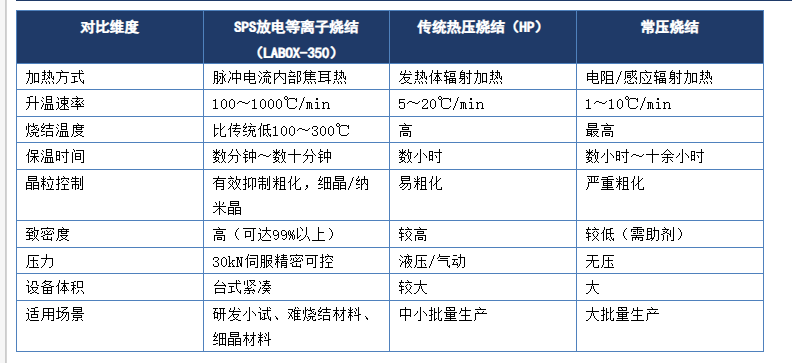

八、同类烧结技术对比与选型建议

选型建议

· 科研实验室小试样研发 → LABOX-350（3T/5000A）台式机型，φ10~φ30mm试样，性价比最优；

· 需要更大试样尺寸或更高压力 → 考虑LABOX系列更大规格（如LABOX-315/325，压力更高、腔体更大）；

· 超高温陶瓷（>2000℃）研究 → 确认配置红外高温测温选项，保障2500℃测温精度；

· 易氧化/活性材料 → 确认真空系统和气氛控制系统配置，必要时增加手套箱对接；

· 量产放大需求 → SPS适合研发和小批量，大规模量产建议评估热压、气压烧结等工艺路线。

九、结语

超高温陶瓷、难熔金属、纳米晶材料等新型粉体材料的研发，本质上是高温致密化需求与晶粒控制之间的矛盾。日本SINTER-LAND LABOX-350小型SPS放电等离子烧结炉以5000A大脉冲电流、30kN伺服精密加压和2500℃超高温能力为核心，通过极速升温、电场活化和压力协同的综合作用，将烧结时间从传统工艺的数小时压缩至数分钟至数十分钟，同时有效抑制晶粒粗化，获得高致密度的细晶材料。

从碳化锆、硼化锆超高温陶瓷到钨钽难熔合金，从块体非晶到透明陶瓷，LABOX-350正在帮助研究者突破新型材料的应用边界。对于从事先进材料研发的高校、研究所和企业实验室而言，这台桌面级设备提供了一个兼具高性能与操作便捷性的研发平台，有望加速新一代粉体材料的实用化进程。
