2026年7月13日，Nature Nanotechnology发表了一项关于石榴石型固态电解质的研究。论文标题直白地点出了全固态电池的核心痛点：烧结与晶界限制（sintering and grain-boundary limitations）。

这不是一篇普通的电池论文。它无意中揭示了陶瓷制造的底层真相——再前沿的能源材料，最终都要回到"粉末冶金"的老问题：怎么把陶瓷粉，烧结致密而不裂。

石榴石电解质的"烧结之困"

石榴石型LLZTO（Li₆.₅La₃Zr₁.₅Ta₀.₅O₁₂）被视为全固态锂电池的明星电解质：安全性高、电化学窗口宽、空气稳定性好。但它有个致命短板：难烧结、易开裂。

传统LLZTO在烧结中难以致密化，烧结后材料脆、易产生裂纹，导致大面积、超薄电解质膜难以制备。论文中提到，团队最终借助改进材料，才成功烧结出5.29 cm²、150µm厚的方型膜——在此之前，这样的尺寸与厚度本身就是挑战。

更麻烦的是晶界：晶界处易引发锂枝晶穿透、断裂韧性差、临界电流密度低、离子传输受阻。烧结致密化与晶界控制，本质上都是陶瓷粉末冶金的经典命题。

研究怎么破局：在晶界"做文章"

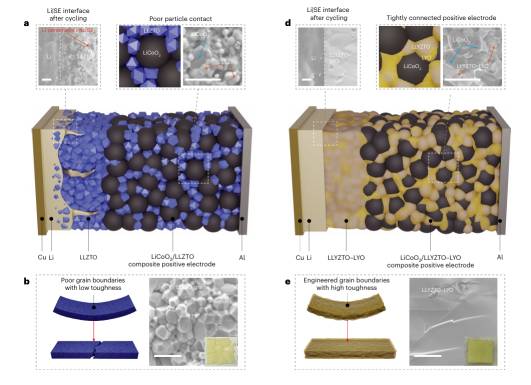

论文提出"过饱和掺杂"的纳米工程策略：在LLZTO基体中加入1.0 wt%的YSZ，退火时在晶界原位形成La–Y–O（LYO）纳米中间相，重构晶界。

效果立竿见影：

· 体相离子电导率提升，同时保持低电子电导率；

· 断裂韧性改善，临界电流密度提高；

· 基于该电解质的全固态扣式电池，在30°C、1MPa下以0.66 mA cm⁻²循环超过100次，仍保持2.0 mAh cm⁻²容量；

· 成功制备5.29 cm²、150µm薄膜并用于软包电池。

PEP视角：陶瓷致密化，本就是PEP的日常

这篇论文的烧结难题，恰恰照见粉末挤出打印（PEP）技术的日常功底——PEP的核心，就是把"粉末+粘结剂→低温成型→脱脂烧结致密化"这套陶瓷粉末冶金逻辑，用增材方式跑通。

1.烧结是PEP工艺链的关键一环：升华三维基于PEP技术，已建成从密炼造粒、螺杆挤出成型到脱脂烧结的完整工艺链。陶瓷部件的最终性能，正取决于脱脂烧结环节的致密化控制——这与石榴石电解质"烧结致密化"的挑战，是同一类工程问题。

2.低温成型规避开裂：PEP在螺杆挤出阶段以低温成型，不涉及材料熔融，随后统一高温烧结。这种"先成型、后致密"的节奏，天然规避了直接打印中常见的热应力开裂——与论文"解决烧结脆性"的目标异曲同工。

3.材料广，陶瓷是主场：PEP对材料"仅关注流变性能、不要求光学特性"，凡粉末冶金可用的陶瓷粉末均能适配。升华三维已开发氮化硅、碳化硅、氧化铝、氧化锆等陶瓷打印材料，在陶瓷烧结致密化上积累了系统经验。

跨界融合，是一个极易被忽视的连接

当学界为石榴石电解质的烧结与晶界绞尽脑汁时，产业界另一条路线——PEP——早已在结构陶瓷的烧结致密化上反复验证：脆性陶瓷，可以用"粉末+粘结剂+增材成型+烧结"的方式，稳定地做成复杂形状。

PEP不声称制造电池电解质，但它所掌握的陶瓷粉末冶金功底，正是这类前沿能源陶瓷从"实验室薄膜"走向"工程化部件"所需的底层能力之一。能源材料的未来，终究要过"粉末冶金"这一关。
