钕铁硼合金粉末具备易氧化、易自燃的特性，整条粉碎生产线必须搭建氮气闭路惰性气体保护环境；常规烧结钕铁硼制粉完整流程：合金铸锭粗碎→真空氢破→中碎打散→超细气流粉碎‑分级→团聚粉体后处理，下面按照工序、设备类型、技术参数、适用工况进行选型，覆盖实验室试样、中小型量产、大型永磁产线、废料回收多条工艺路线。

一、前置粗碎设备（合金铸锭、速凝薄片、回收废料破碎，出料粒径≤3‑5mm）

1、颚式破碎机

适配第一道大块合金原料破碎

1.基础参数：进料粒度 80‑300mm；出料粒度 1‑20 mm；处理产能 50‑5000kg/h。

2.使用要求：破碎腔体通入氮气隔绝空气，腔体配置高铬合金耐磨衬板，规避铁质杂质污染粉体。

3.适用物料：熔炼成型大块钕铁硼铸锭、加工边角料、废旧永磁回收原料。

2、真空氢碎炉（烧结钕铁硼预处理核心设备）

依托钕铁硼合金吸氢膨胀产生氢脆实现粉体开裂，是行业通用预处理工艺，可以得到疏松状态粗粉，大幅减轻后续超细粉碎负荷

1.设备分类：间歇式双室真空氢碎炉、连续式氢碎成套产线。

2.成品粒径区间：50‑4000μm 疏松粗粉。

3.工艺运行参数：氢化压力 0.1‑0.3MPa，后续开展高温脱氢退火；全程维持真空、氮气隔绝空气环境。

4.设备优势：机械撞击不会损伤合金晶粒，制备粉末流动性优良，烧结之后永磁材料磁性能更佳。

3、对辊破碎机（氢破之后粉体打散中碎）

1.运行参数：辊缝可调范围 0.05‑0.5mm；出料粒径≤3mm；处理产能 2‑30kg/min，腔体密闭并且维持氮气正压

2.主要作用：打散氢破工序产生的结块粗粉，给到超细粉碎设备供给粒度均匀原料，防止进料堵塞

二、超细粉碎核心设备（烧结粉料常规 D50=2.5‑5μm，永磁行业主力设备）

烧结钕铁硼标准粉体指标：D50 控制 3~5μm、粒度分布窄、无铁质杂质、全程防氧化；优先选用氮气闭路循环流化床式气流粉碎机

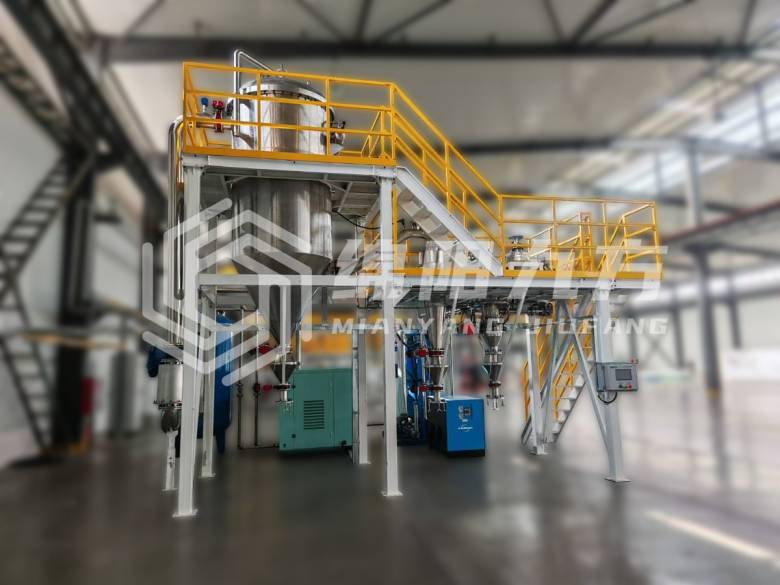

1、流化床式气流粉碎机（行业标配首选）

（1）小型实验机型

入料粒度：≤5mm

成品D50区间：2~200μm

设备产能：3~15kg/h

装机功率：35kw

（2）中型量产机型

入料粒度：≤5mm

成品D50区间：2~200μm

设备产能：20~3000kg/h

装机功率：110kw

（3）大型工业机型

入料粒度：≤5mm

成品D50区间：2~200μm

设备产能：60~4000kg/h

装机功率：150kw

品牌与采购建议：绵阳九方（JFDBQ系列）

粒度：D50=1微米

单机处理量：1~4000kg/h

气体压力：0.8MPa

设备特点：

☆隔绝氧气

☆控制气粉浓度

☆及时释放静电及消灭点火源

☆循环空气冷却

☆整机防爆设计

☆应急停机

☆PID动态平衡保证过程安全

设备硬性结构配置：涡轮动态分级轮支持转速无极调节；粉碎腔体整体采用耐磨陶瓷内衬，隔绝金属杂质；氮气闭环循环结构，氮气损耗量低；粉体 D50 可控区间 1~75μm

通用工艺配套

粉碎气源：高纯氮气闭路循环，腔体内部氧含量管控低于 100ppm；

内腔材质：氧化锆、碳化硅全陶瓷内衬，规避金属杂质干扰永磁粉体性能；

成套辅件：变频涡轮高精度分级轮、旋风集料装置、脉冲除尘设备、氮气增压以及冷却系统

2、靶式气流粉碎机（低团聚高性能钕铁硼粉料专用）

1.粉体成品特点：颗粒球形度≥90%，粉体团聚少、粒度带宽窄，D90/D10 控制在 2‑5 区间；适合生产高方形度烧结磁体

2.运行工况：喷嘴气流速度 400‑520m/s，氮气工作压力 0.5‑0.8MPa；D50 稳定管控 2‑5μm

3.设备短板：撞击靶材存在损耗，多用于高端粉体生产线，大规模量产优先流化床气流磨

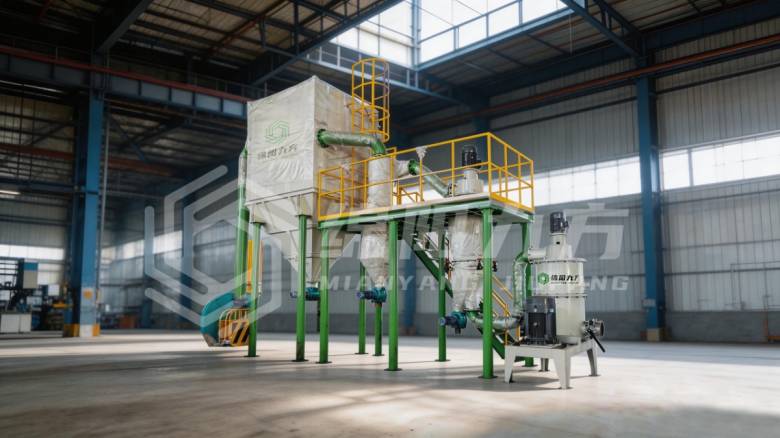

3、惰性气体保护机械粉碎机

惰性气体保护分级式冲击磨主要是有密封加料仓-螺旋加料机-冲击磨主机-分级机-旋风收集器-除尘器-高密封风机-翅片式水冷却器-循环回收系统组成；主机机体是由上下两部分组成，下部份为进气室，上部份由内筒分隔成粉碎室和分级室。粉碎室由粉碎盘和研磨轨道将物料粉碎，分级室由分级叶轮组成，把细粉分成粒度达标产品和未达标品两种规格，达标品经出料管吸出，由旋风收集器收集。未达标品沿内筒壁回落到粉碎室，继续粉碎，直到达标为止。净化的气体经过循环回收系统以及冷却器降温以后再次使用。

品牌与采购建议：绵阳九方（JFCDB系列）

单套设备处理量：20~4000kg/h

粉碎后成品粒度：2~75微米之间任意可调

设备特点：

☆粒度范围比普通的机械磨磨得更细，内置高效涡轮分级机的高速机械冲击式粉碎机，能使粉碎后合格细粉即时排出避免过粉碎。能生产出粒度分布曲线陡峭的产品，产品细度D97=10~74μm范围内可调。

☆粉碎室配有自动排渣装置，能自动排除物料中的难磨粒子和杂质。

☆对团聚物料具有打散、分散功能。

☆大流量的空气意味着冷却研磨，可用于热敏性物料加工，无沉积问题。

☆全封闭负压运行，无粉尘污染。

三、钕铁硼废料回收专用粉碎成套设备（废旧磁铁资源化处理）

立式辊磨机、欧版磨粉机

1.适用对象：报废永磁体、钕铁硼回收原料；成品细度可达 200 目细粉；最大时产可达 25t/h；设备集成粉碎、烘干、粉体分选一体化

2.使用限制：仅适合稀土回收焙烧前粉体加工，机械研磨容易带入铁杂质，不能用于烧结永磁成品粉料制备

四、实验室、小批量研发制粉设备

1.行星式球磨机，配置碳化钨研磨罐体，在惰性气体手套箱内部开展球磨作业，粉体 D50 可达 5μm，用于新品配方试验打样

2.小型闭路循环惰性气氛气流磨，适配小试阶段生产

五、后端粉体处理配套设备（整套制粉产线必备）

1.高精度气流分级机：筛除粗颗粒与超细团聚粉体，收窄粉体粒度分布区间；

2.惰性气氛混合机：投入抗氧化助剂、润滑剂，打散粉体团聚，保证粉料组分均匀；

3.超声波振动筛分设备：压制成型之前筛分物料，清除硬质团聚颗粒，提升粉体成型流动性；

4.在线氧含量监测仪器、氮气循环冷却整套系统。

六、不同生产场景设备选型方向

1.常规量产烧结钕铁硼（D50=3‑5μm），新能源、风电领域高性能永磁粉料。

真空氢破炉搭配氮气闭路流化床气流粉碎机；工艺成熟、综合性价比高。

2.废旧钕铁硼磁铁资源化回收加工

颚式破碎机搭配立式辊磨 / 欧版磨粉机。

3.实验室配方试样研发

行星球磨机搭配小型惰性气氛气流粉碎机。

4.快淬纳米晶钕铁硼粉末

高压惰性气体气流粉碎机，可以制备 D50≤1‑2μm 超细粉体。

七、钕铁硼粉碎设备硬性技术标准

1.全密闭氮气保护工况，隔绝空气氧气，防止粉体氧化、自燃；

2.粉碎腔体装配耐磨陶瓷内衬，杜绝铁质杂质混入粉料、降低永磁性能；

3.变频可调涡轮分级轮，精准管控粉体 D50；

4.氮气闭路循环结构，减少高纯氮气消耗，控制生产成本；

5.腔体可拆卸，方便清理换料，规避不同批次粉料交叉污染。
