一、氮化铝粉碎核心工艺约束（选型硬性前提）

1.材料特性限制：氮化铝遇水水解、高温易氧化，全程仅允许全干法惰性氮气保护，严禁湿法研磨；莫氏硬度 7~8，金属腔体、磨介会引入铁杂质，所有与粉体接触部位必须采用氧化锆 / 碳化硅全陶瓷材质。

2.产品指标需求：电子封装、高导热填料要求窄粒度分布、低氧含量、零金属污染；粗粉工业陶瓷可放宽气氛控制标准。

3.粉碎原理优选：自碰撞式粉碎优于机械剪切研磨，可减少过度微粉、降低粉体活性，缓解氧化团聚。

二、分工序设备选型明细

（一）超细粉碎主机（核心设备，分档次）

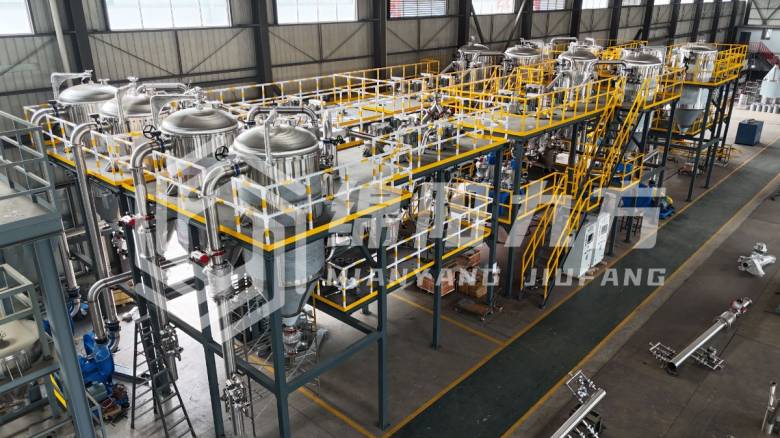

1. 闭路氮气循环流化床对撞气流粉碎机（高纯电子级首选）

适配场景：IGBT 基板、5G 射频填料、高端导热环氧粉体，要求氧含量＜1000ppm、D50 0.8~5μm

核心配置要求：

☆粉碎腔、超音速喷嘴、涡轮分级轮、输送管道全部陶瓷内衬；无金属磨介，依靠粉体高速自撞击实现破碎；

☆整套系统氮气密闭循环，搭载在线氧浓度监测装置，持续置换内部空气水汽；

☆气流膨胀制冷低温粉碎，腔体稳定运行温度≤60℃，避免粉体升温氧化；

☆内置高精度涡轮分级结构，可精准截切目标粒径，成品粒度分布区间窄；

☆全负压密闭结构，防静电除尘收集，无粉尘外泄、无外界空气渗入。

产能规格划分：

☆微型机型：小时处理量 5~200kg，用于实验室研发、小批量打样；

☆量产机型：小时处理量 500~2000kg，连续化生产线配套。

品牌与采购建议：绵阳九方（JFDBQ系列）

粒度：D50=1微米

单机处理量：1~4000kg/h

气体压力：0.8MPa

设备特点：

☆隔绝氧气

☆控制气粉浓度

☆及时释放静电及消灭点火源

☆循环空气冷却

☆整机防爆设计

☆应急停机

☆PID动态平衡保证过程安全

2. 开式氮气吹扫流化床气流粉碎机（工业通用级）

适配场景：普通导热胶填料、低端氮化铝陶瓷坯料，对氧杂质容忍度更高

核心配置：腔体碳化硅内衬，外接持续氮气吹扫隔绝空气，无闭环回收氮气系统，设备造价更低；

细度区间 D50 1~20μm，适配中大产能连续生产，适合对纯度无严苛半导体要求的产品。

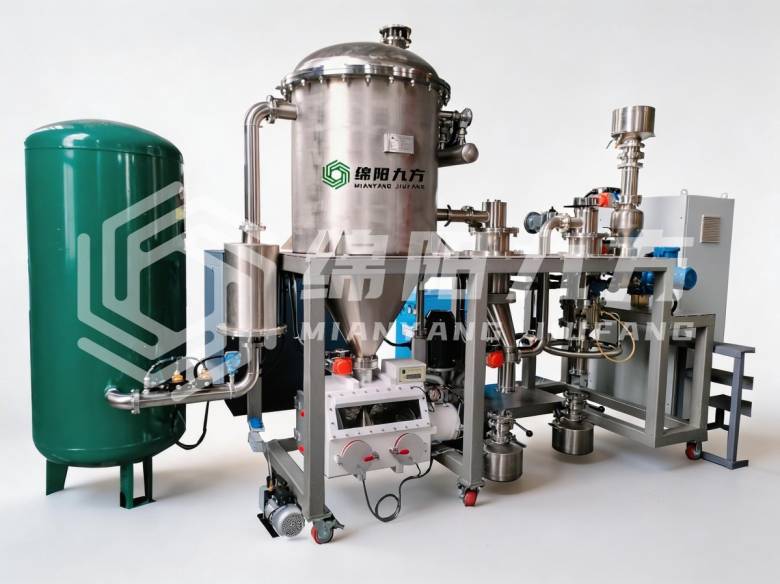

3. 微型实验室气流粉碎机（研发打样专用）

单次投料量数百克至数十公斤，整机结构简洁、无粉体死角，拆装清洗便捷；全套陶瓷过流部件，可配套小型制氮装置简易惰性保护，仅用于配方实验、粒度工艺调试，不适合规模化生产。

品牌与采购建议：绵阳九方（JFDBF-100、JFDBQ~100）

出料粒度：D97=2~74微米

产量：1~10kg/h

进料粒度：≤80目

设备特点：

☆占地面积小，只有1.2㎡

☆移动设计，使用方便

☆噪音小，方便放在实验室使用

☆结构简单、易清洗，容易拆装

☆设备高度集成，方便操作

☆半自动化操作，减少人工

（二）前置预粉碎设备（块状氮化铝原料预处理）

氮化铝烧结块、碳热还原粗块硬度高，需先粗碎至 1~10mm 颗粒，再送入超细主机：

1.陶瓷内衬颚式破碎机

破碎颚板、机壳内壁氧化锆 / 碳化硅防护，杜绝破碎过程铁污染，出料粒度可控，适配大块硬质氮化铝粗加工。

2.全陶瓷冲击式预粉碎机

齿盘、壳体陶瓷喷涂，干法短流程预磨，出料 3~20μm；仅推荐工业低纯度氮化铝预处理，缺陷为粒度分布宽、易产生超细团聚粉体，不可用于高端电子粉体。

（三）后置精密分级设备

独立涡轮气流分级机组，配套气流磨后端做二次提纯分档：

整机过流件全陶瓷涡轮，系统连通氮气惰性回路，打散粉体软团聚，可单独筛选 1μm/3μm/5μm 单峰氮化铝粉料，分级分离效率≥95%；同时可分离未完全粉碎的粗颗粒回流重新粉碎。

（四）备选研磨设备（仅低端工业产品，不推荐电子级）

干法立式 / 卧式氧化锆球磨机，筒体、研磨球全部氧化锆材质，全程氮气密闭研磨；

可达细度 D50 3~15μm；短板明显：研磨周期长、能耗高、粒度区间宽，超细粉体活性高极易氧化，仅用于耐火材料、低成本填充料粗加工。

三、禁止选用设备清单

1.各类湿法球磨、砂磨机：氮化铝水解生成氧化铝，大幅降低导热与绝缘性能；

2.普通碳钢 / 不锈钢无内衬粉碎设备：大量铁杂质污染粉体，报废电子应用性能；

3.无氮气保护开式雷蒙磨、辊压磨：空气中水汽、氧气持续氧化粉体，氧含量严重超标。

四、三套标准化产线配置方案

方案 1：实验室小试线（研发打样）

陶瓷内衬颚式粗碎机 → 微型氮气气流粉碎机 → 氮气密封成品储料仓

方案 2：高纯电子级量产线（半导体、功率模块填料）

陶瓷颚式预碎机组 → 闭路氮气循环陶瓷流化床气流粉碎机 → 陶瓷涡轮精密分级机 → 惰性密闭成品料仓

方案 3：通用工业量产线（导热胶、普通陶瓷）

粗碎预处理机组 → 开式氮气吹扫流化床气流磨 → 旋风 + 防静电布袋收集系统 → 普通密闭料仓

五、采购硬性技术标准（氮化铝专用）

1.粉体接触全部构件：氧化锆或碳化硅陶瓷防护，禁止金属直接接触物料；

2.气氛系统：高端电子级必须氮气闭环循环 + 在线氧检测；普通工业级可采用持续氮气吹扫；

3.粉碎形式：优先粉体自碰撞流化床结构，规避机械齿盘强制剪切研磨；

4.温控指标：粉碎腔长期工作温度≤60℃，依靠气流膨胀自然降温，无需额外加热；

5.收料系统：全负压密闭、防静电除尘结构，阻断外界空气、水汽进入粉体。
