欢迎来到杰曼小课堂，今天我们将为大家讲解《GMT-P2称重变送仪表的打印功能应用》。

GMT-P2是一款盘装式称重变送仪表，精度可达10万分之1，重量读取准确且稳定！不锈钢机壳，IP65防护等级，可在主界面实现快捷打印功能且支持编辑打印内容。可广泛运用于锂电池行业，化工行业，粮食行业，畜牧养殖行业等工业现场。

可编辑打印内容

P2仪表支持编辑打印内容的功能。在展示打印功能之前，我们先了解如何编辑打印内容。进入菜单COM，按【右键】选择N5，按【Enter键】进入N5。

在N5菜单中：

● N5.1：设置打印语言，可选择英文或中文。

● N5.2：选择打印内容。选项说明：0代表打印显示的重量，1代表打印毛重，2代表打印净重，3代表打印净重和毛重，4代表打印毛重、净重和皮重。

● N5.3：设置打印的间隔行数。

支持两种打印方式

GMT-P2提供两种打印方式：第一种是通过电脑串口软件进行打印，第二种是将仪表直接连接实体打印机。

01-电脑串口软件打印

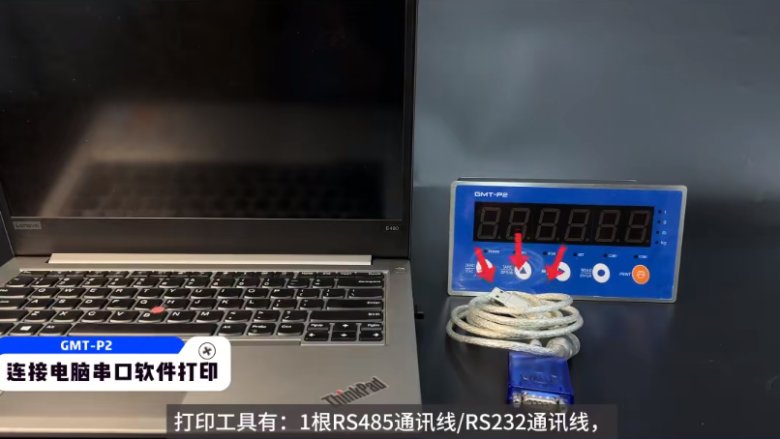

打印前需准备工具有：1根RS485通讯线/RS232通讯线，1台笔记本电脑，安装串口通讯的上位机软件《串口猎人》。

● 第一步，仪表设置；

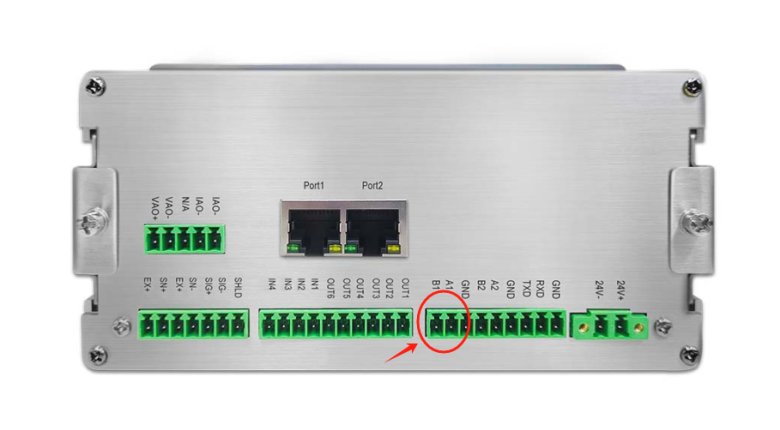

首先，将RS485线连接到仪表的A1和B1口 ↓ 。

在仪表主界面，按【Menu键】进入菜单选项，连续按三次【右键】切换至COM菜单，接着按【Enter键】进入通讯参数菜单，再次按【Enter】进入N1菜单（小贴士：选择A2和B2端口在N2菜单操作，选择TXD、RXD和GND在N3菜单操作）。

在N1菜单中：

N1.1：设置从机号为01，按Enter保存并返回上一级。

N1.2：设置波特率为38400。

N1.3：选择通讯协议，按上箭头切换至Print（打印协议）。

N1.4：选择数据格式为8-E-1。

设置完成后，接下来开始配置上位机软件。

● 第二步，上位机软件设置；

使用《串口猎人》。RS485连接到电脑后，点击【重新搜索串口】查看端口号，选择连接的端口（如COM1）。若不确定端口号，可在《设备管理器》中查看。波特率和数据格式需与仪表一致，设置为38400和8-E-1，使用字符串。

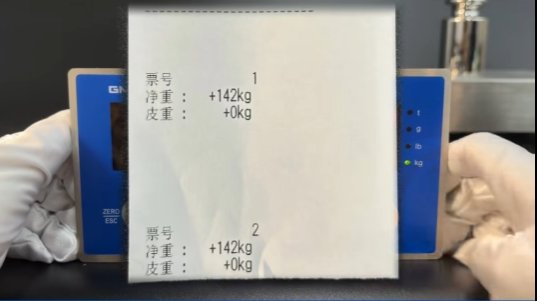

设置完成后，点击【启动串行端口】。此时，仪表返回主界面，长按【Print键】打印数据，短按则为走纸。

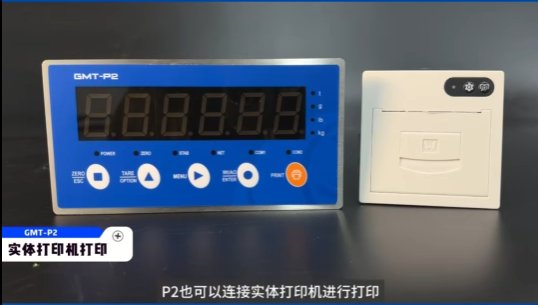

02-连接实体打印机打印

打印前需准备工具有：仪表、打印机、RS232通讯线。

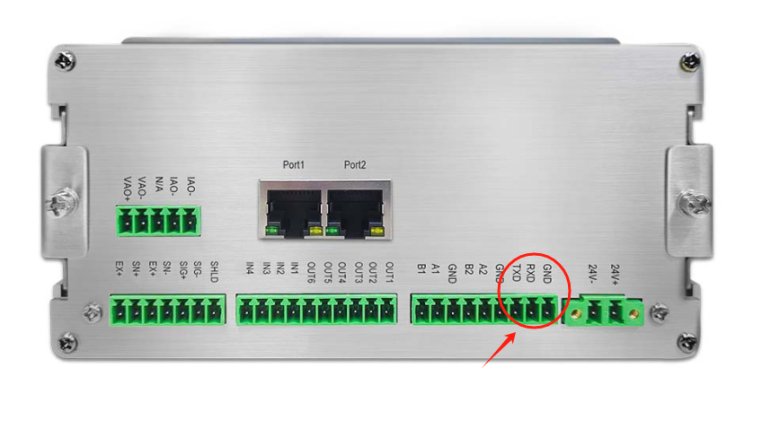

P2仪表可以连接实体打印机进行打印，根据打印机设置，波特率为9600，数据格式为8-N-1。通讯线为RS232，将其连接至P2的TXD、RXD和GND接口。

P2仪表需进行相应设置。在主界面，按【Menu键】进入菜单，连续按四次【右键】切换至COM菜单，按【Enter】进入通讯参数。选择N3，按【Enter】进入N3菜单。在N3.2设置波特率为9600，按【Enter】保存；在N3.3选择通讯协议，切换至Print，按【Enter】保存；在N3.4设置数据格式为8-N-1，按【Enter】保存。设置完成后，按【ESC】返回主界面。

此时可以开始打印，长按【Print键】打印重量数据，短按则为走纸。
