在药物、食品、化工及材料研究中，片剂的形状往往不局限于简单的圆形。方形试片用于四点弯曲强度测试，环形片用于热导率或固定床反应器，刻字片用于品牌标识，三角形、椭圆形等异形片则满足特定美学或功能需求。不同形状对压片设备和模具提出了不同要求：脱模难度、压力分布、填充均匀性都会因形状而异。本文介绍如何在单冲式压片机上通过更换定制模具，压制各种形状的片剂，并给出选型、参数调节及常见问题的解决方案。
单冲式压片机只安装一付冲模，冲头与模孔的形状完全对应，因此可以压制任何形状的片剂——只要定制相应几何形状的上下冲和模孔。与旋转式压片机相比，单冲式换模成本低（仅需一套模具），且不需要复杂的同步机构，特别适合实验室研发和小批量异形片试制。MDP-6和MHDP-6均可配备圆形、方形、椭圆形、环形、三角形、菱形甚至刻字模具，最大压制直径不超过设备标称值（20mm或25mm），异形片的外接圆直径也需在此范围内。
方形/矩形片：常用于力学测试（如四点弯曲）。难点：四角易出现填粉不足或过压导致的崩角；脱模时棱边易被刮伤。需在模具四角设计圆角过渡（R0.5-1mm），并在粉料中添加足量润滑剂（0.5-1%硬脂酸镁）。
环形片（中间有通孔）：常用于催化剂载体、热导率测试。难点：通孔处需要芯棒（下冲中心凸起），压制时压力分布不均，中心孔边缘易掉粉。建议采用分段加压，并选择高耐磨模具材质（硬质合金）。
椭圆形/胶囊形片：常见于口服药片。难点：长轴方向填料不均，易导致两端密度差异。可通过增加填充深度并延长保压时间来改善。
刻字片：片剂表面压印文字或图案。难点：凸起部位易粘粉，文字边缘不清晰。要求模具刻字深度适中（0.2-0.5mm），冲头表面需镜面抛光并涂防粘涂层。
脱模斜度：异形模具必须在模孔内壁设计1-3°的脱模斜度（上口略大于下口），否则脱模阻力极大，可能卡死模具。圆形模具通常不需要额外斜度，但方形、矩形等有棱角的形状必须明确要求脱模斜度。
精度与光洁度：冲头与模孔间隙应控制在0.02-0.05mm，过大则片剂产生飞边，过小则卡模。工作面粗糙度Ra≤0.2μm，以降低粘附。
材质选择：常规异形片用轴承钢（GGr15）。若压制磨蚀性物料（如陶瓷），需用硬质合金。含糖或油脂的物料建议镀铬或特氟龙涂层。
最大尺寸限制：异形片的外接圆直径不得超过设备最大压片直径（MDP-6为25mm，MHDP-6为20mm）。例如20×15mm的矩形片，外接圆=25mm，MDP-6勉强可用但建议缩小尺寸。
填充深度：异形片因其形状复杂，粉末填充可能不如圆形均匀。建议填充深度比计算值增加10-20%，并采用“轻敲”或振动辅助填料，避免死角缺料。
压制压力：异形片的压力分布不均匀，转角处应力集中。应从较低压力（例如圆形片所需压力的70%）开始试压，逐步增加至成型合格，避免过压导致边角碎裂。
保压与泄压：异形片弹性回复大，保压时间应延长至15-30秒，并采用阶梯泄压（分3-5步降压），以减少内部应力引起的开裂。
脱模速度：异形片脱模时必须极慢速顶出，建议手动操作或设置自动脱模的低速档。可在模具下方放置软垫接片。
MHDP-6（电动连续型）：滚花螺钉调压方便，适合批量压制异形片（如每月数千片）。填充深度18mm可满足大多数异形片需求。
MDP-6（手摇+电动两用）：手摇模式适合微量、贵重或难成型的异形片试制，可以极慢速度加压，观察粉末流动和脱模情况。

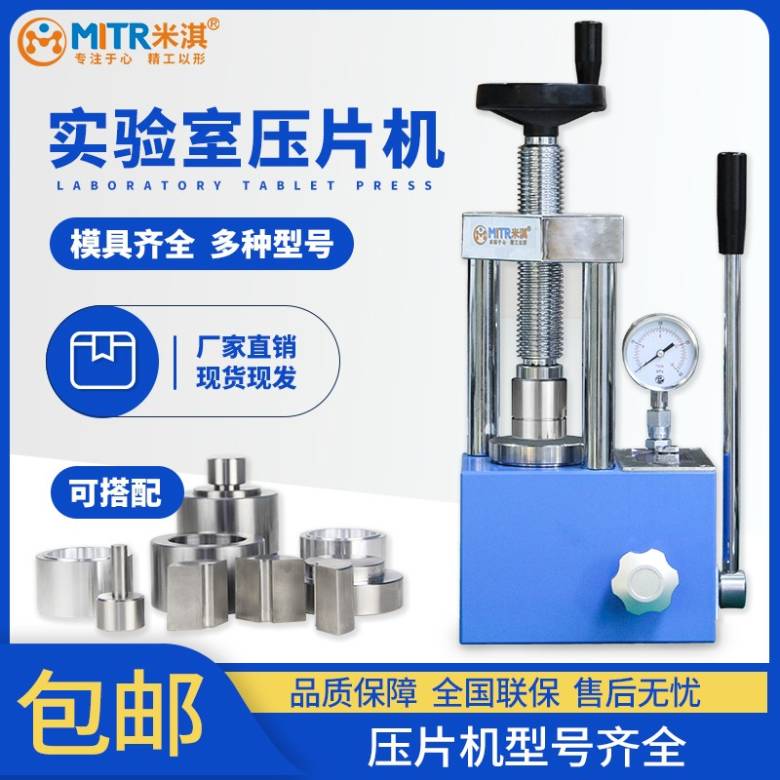

手动液压压片机（MC系列）：如果异形片尺寸较大（外接圆>25mm）或所需压力超过6吨，应选用10-40吨手动液压机型，并定制大型异形模具。
缺角或边缘崩裂：压力过大或脱模速度过快。对策：降低压力、延长保压、缓慢顶出。增加脱模斜度或润滑剂。
表面文字/图案模糊：刻字深度不够或粉末细度不够。对策：增加刻字深度至0.3-0.5mm，使用更细的粉末（过100目筛），添加少量润湿剂。
环形片中心孔边缘掉粉：芯棒与模孔间隙过大或润滑不足。对策：更换高精度模具，在芯棒表面涂脱模剂。
片剂脱模困难甚至卡死：模具脱模斜度不足或粉末粘附。对策：增加脱模斜度，抛光模具，使用硬脂酸镁润滑。
每次使用后，用软毛刷和吸尘器清除模具缝隙中的残留粉末，酒精擦拭后涂防锈油。
异形模具棱角处易磨损，定期（每2000片）用放大镜检查刃口，必要时送专业模具厂修磨。
不同形状的模具应分格存放，避免互相碰撞损伤。硬质合金模具需单独保护。
压制不同形状的片剂并不需要更换压片机，只需要定制相应的异形模具。单冲式压片机由于其灵活的模具接口和手动/电动可选驱动方式，是实验室异形片研发的理想工具。关键在于合理设计模具的脱模斜度、选用匹配的材质、以及针对不同形状调整填充深度、压力和脱模速度。通过少量样品试压，即可确定最佳工艺参数，稳定制出合格异形片。
