15 年
白金会员
已认证
水蒸气和氮气吸附研究碳纳米管的亲疏水性
N2分子优先吸附到H2O分子吸附的材料表面的亲水活性位,同时均匀地覆盖材料表面。因此,这两种吸附质都可用于进行材料疏水性评价。

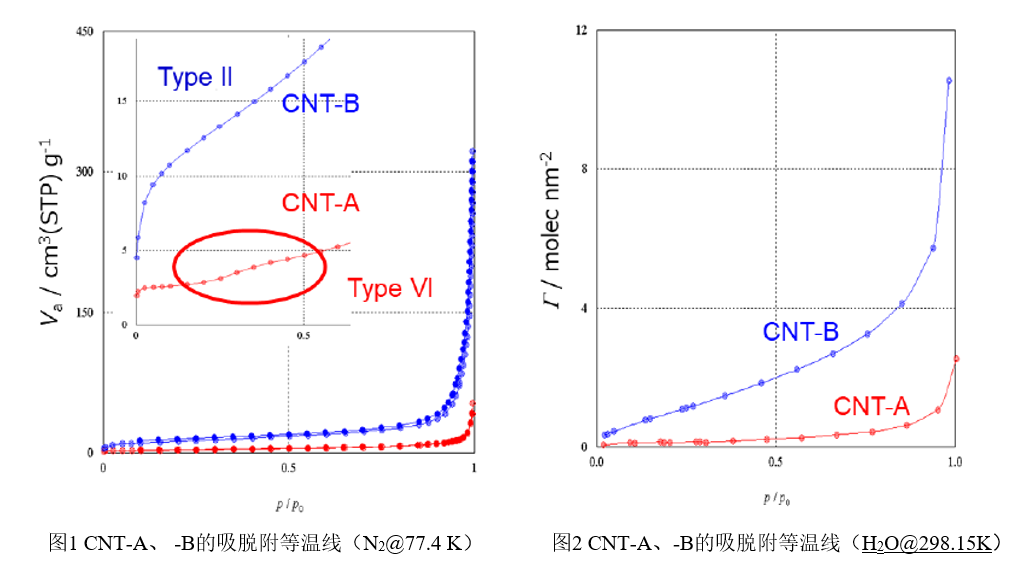

图1显示了两种碳纳米管材料CNT-A和-B的N2@77.4 K的吸附等温线,分别为VI和II型吸附曲线,绘制BET-曲线,计算出CNT-A和-B的比表面积分别为10.4m2g-1和44.6m2g-1。
图2显示了两个样品的H2O@298.15K吸附等温线结果。y 轴表示每 BET 比表面积的水分子数,(ɼ = v/22414×6.022×1023 /as ×10-18) (as 代表N2比表面积/m2g-1)。从等温线可看出,CNT-B中亲水位点的数量高于CNT-A,并且可以看到,在相对压力为0.2时,水分子数大约是CNT-A的10倍。
从以上结果看,CNT-A表面可能是均匀的,CNT-B为异质的,CNT-B亲水位点数量约为CNT-A的10倍,因此可以从这些结果来评价材料表面的疏水性。(表1)

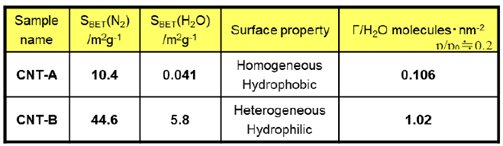

表1 CNT-A,-B的表面结构评价


麦奇克/Microtrac 2023-03-20 | 阅读:1378
最新文章
更多
基于NTA技术的纳米气泡Zeta电位表征
2025-03-25
如何利用旋转台进行自动晶圆定位?
2025-02-25
为什么要使用水接触角测量而不使用水层破散测试?
2025-02-19
水分活度真的对制药有帮助吗? 第一期(上):标准精选解读-USP<1112>、<922>
2025-02-05
