电动汽车电驱品质的微观密码

定子、发卡与转子的金相之旅

在电动汽车的电驱系统中，定子、发卡绕组与转子，是决定动力、效率与可靠性的三大核心部件。定子铁芯由层叠硅钢片构成，像一摞精密的“磁性书页”，与槽内的发卡绕组一起建立旋转磁场；发卡绕组是一根根扁铜线，像U形发卡般插入定子槽，端部再激光焊接成回路，以高槽满率承载电流、降低铜耗、改善散热；转子则在旋转磁场的牵引下转动，输出扭矩，最终经传动系统驱动车轮。定子与转子通过电磁-机械能量转换实现电能向驱动力的高效转化，而它们的材料组织、焊接质量和热处理状态则直接关系到电机的功率密度、续航表现与NVH水平。

金相检测，正是从微观层面评估这些电驱部件质量的关键手段，好比给电机做一次“切片体检”。通过观察晶粒度、相组成、夹杂物、气孔、裂纹及焊接熔合区等特征，可以判断硅钢片冲剪与叠压、发卡激光焊接、转子磁钢/铸铝或硅钢片工艺是否稳定可靠，并为研发、质量控制和失效分析提供依据。接下来，就让我们走进定子、发卡与转子的金相检测现场，看看现代金相技术如何为电动汽车电驱品质保驾护航。

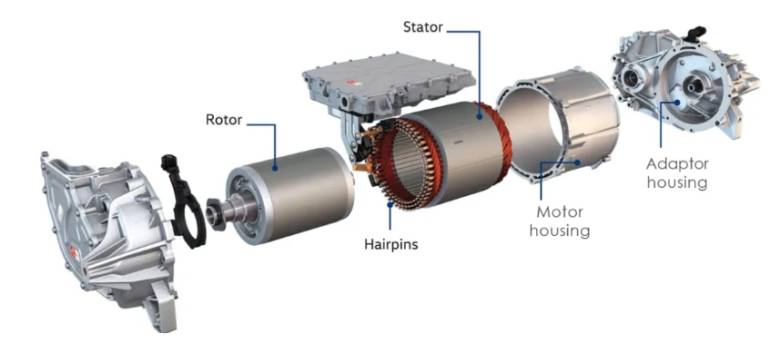

电动汽车电驱主要部件示意图

01 定子部件的金相切割

汽车电机定子的正常金相制备程序包括切割、镶嵌、磨抛和浸蚀，其中切割取样是整个制备过程中最具挑战性的环节。这是因为定子工件尺寸大，对设备及耗材的要求高，通常需在切割能力更强的立式切割机上进行。QATM Qcut 400A、500A和600A系列立式切割机配备了高度灵活的轴驱动系统以及自动水平/垂直切割功能，能够以极高的精度、最小的接触面积和出色的速度切割大型部件，已成功为诸多知名电机厂商提供了定子部件的高质、高效切割解决方案。

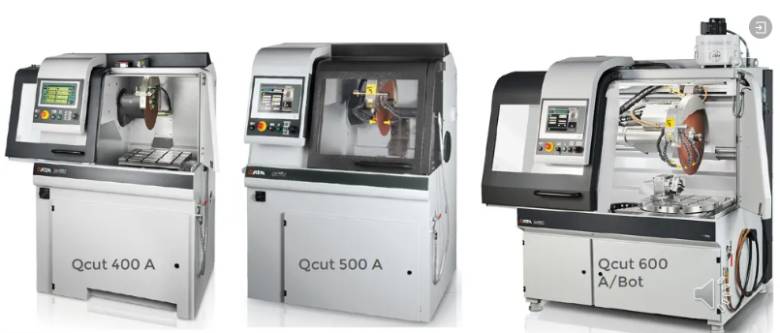

QATM立式切割机系列是定子切割的理想选择

在大型工件的切割过程中，夹具对效率的影响不容忽视。举例来说，采用传统的垂直夹具或快速夹具，可以实现对定子部件的径向或水平方向的稳定切割；但是受限于最大切割轮直径及行程，通常无法“一刀”就完成切割，需要费时费力地手动重新旋转、装夹样品。QATM秉承德国制造的突出优势，通过特别设计的旋转夹具，为电机定子及转子的切割提供理想的解决方案，即整个切割进程中只需装夹一次样品：可在程序中预先设定好旋转角度。这样每一刀切完后夹具会自动按预设的角度旋转，之后自动开始后续的切割进程。整个过程无需人为介入调整样品位置，大大缩短了切割时间，且在扩展切割能力的同时也有效改善了切面质量。

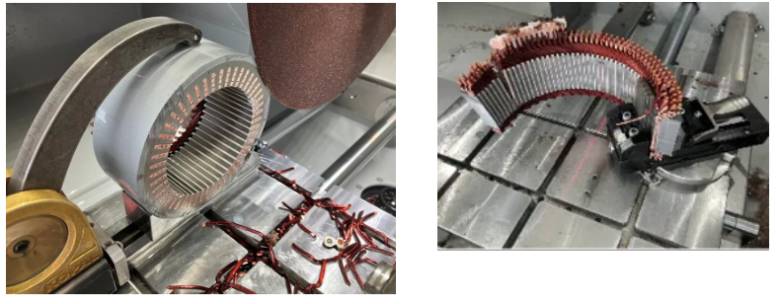

使用Qcut 600 A切割机+垂直/快速夹具切割定子样品

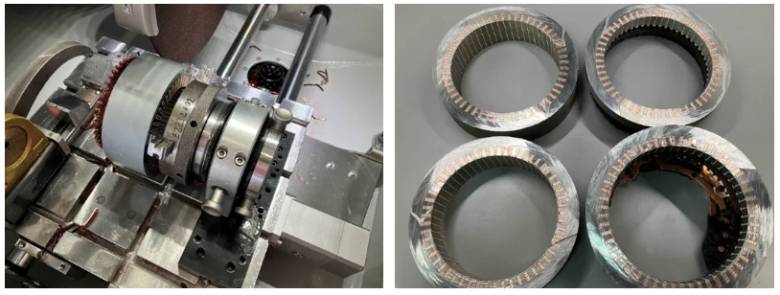

用Qcut 600 A切割机+旋转夹具切割定子样品

那么定子样品在切割后，能否不经过磨抛程序就直接在体式显微镜下观察截面？答案是可以的，但前提是必须使用匹配的设备、合适的耗材、夹具工具以及参数来获得低损伤的平整切割表面。

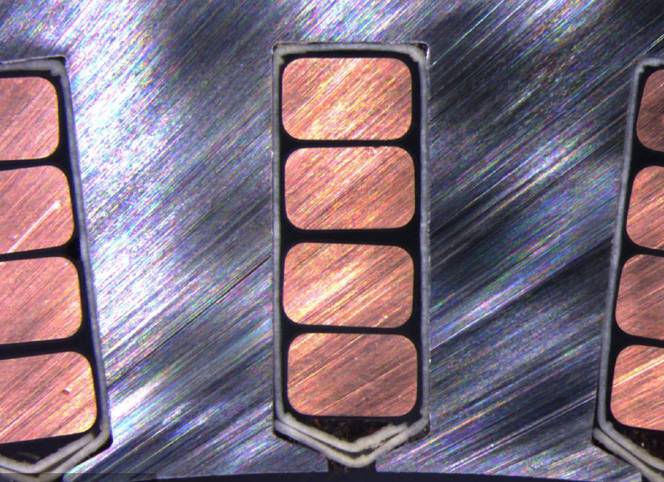

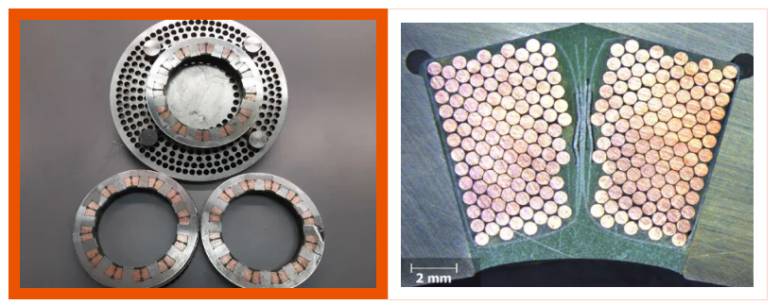

体式显微镜下的定子切割截面

02 发卡的金相制备

矩形（发卡式）绕组是现代电动汽车驱动电机的主流技术，拥有高槽满率与功率密度、优秀的热性能与效率、更强的制造适应性与驾乘舒适性等突出优势。发卡式定子绕组的材料体系围绕导体、绝缘和结构支撑三大功能构建，涉及的主要分析对象包括无氧铜导线、聚酰亚胺等绝缘漆层及激光焊点等。

发卡部件尺寸不大，切割取样可以在台式精密切割机或砂轮切割机上进行，建议选用树脂粘接碳化硅切割轮以减少铜材料切割中的涂抹和变形；采用Qprep KEM20丙烯酸树脂进行快速固化冷镶嵌后，在半自动磨抛机Qpol Plus及全自动磨抛机Qpol 250 BOT上均可方便地进行批量制备。为清晰地显示铜的晶粒组织，抛光后可选用硝酸铁作为腐蚀剂。

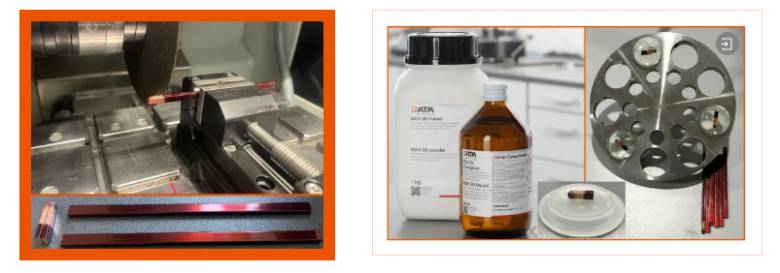

电机发卡样品的切割取样及冷镶嵌

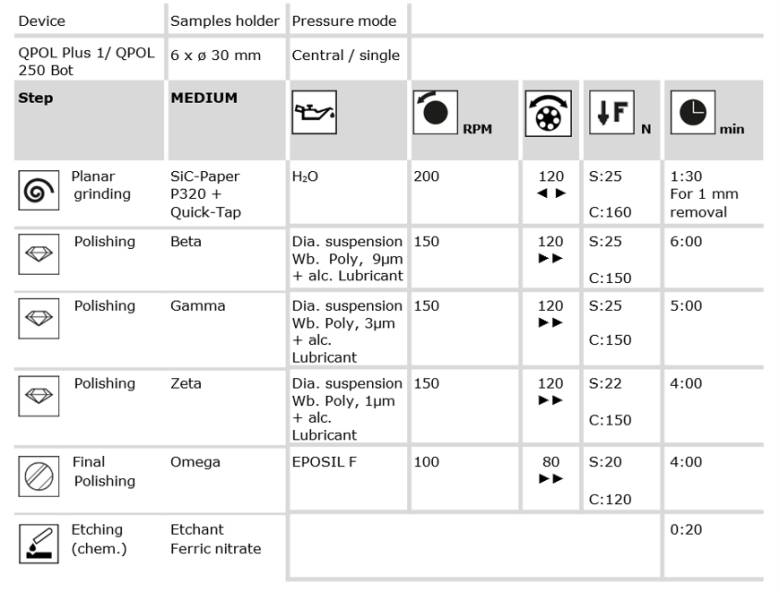

发卡样品的磨抛制备方案

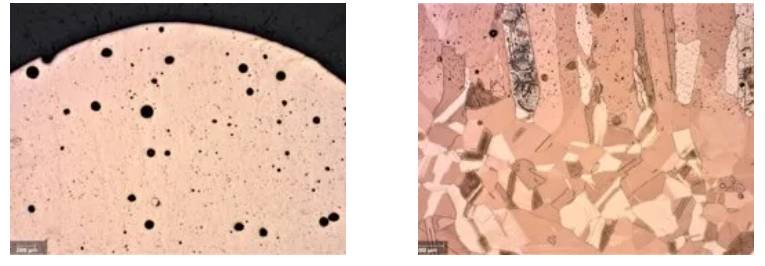

发卡焊点中的孔隙及晶粒组织

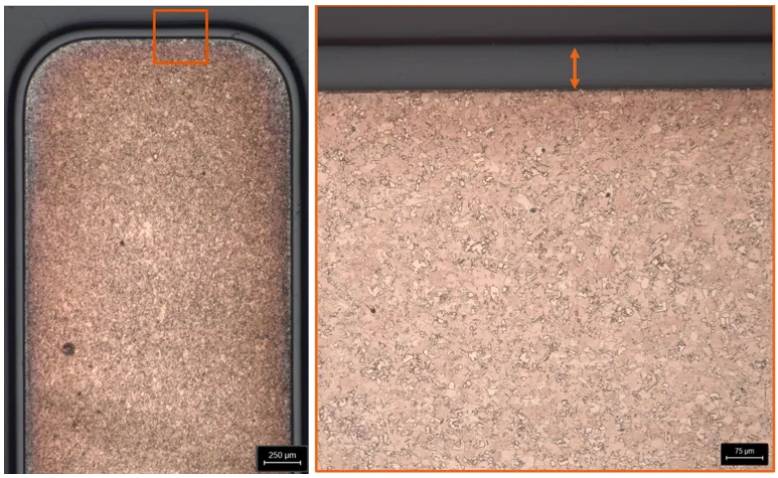

发卡部件的绝缘漆层

03 转子的金相制备

转子是电机中唯一的旋转部件，其性能直接决定了车辆的动力输出、效率及可靠性。永磁同步电机转子中涉及的主要材料类型包括主流的铁芯材料硅钢片、钕铁硼（NdFeB）永磁体、铜导体材料、复合材料或金属护套、合金钢转轴及环氧树脂粘接剂等。事实上，转子中对热、力、水更敏感的异种材料复杂界面比定子更多，因此切割难度也很大。

同样，QATM立式切割机搭配旋转夹具，可在低变形和损伤、无裂纹、界面完整的前提下，实现转子样品的无人为干涉，自动化一次性切割进程。

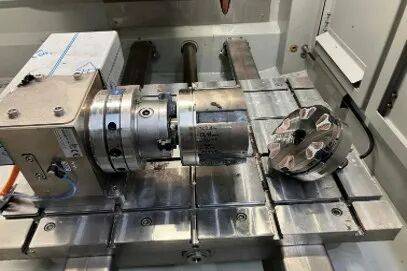

使用Qcut 600 A切割机+旋转夹具切割转子样品

切割后的大尺寸转子样品，可无需镶嵌，经万能磨抛夹具固定后，直接在Qrind XL立式预磨机和Qpol XL立式磨抛机上进行预磨和精磨，不经抛光即可进行特定显微检查，显著提升检验分析效率。

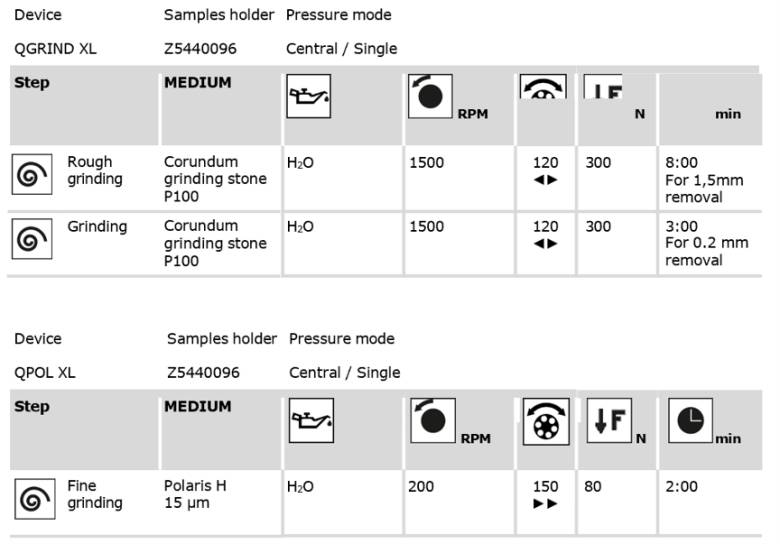

转子样品的预磨及精磨方案示例
